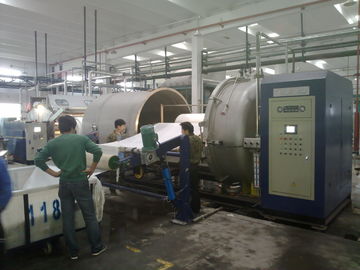

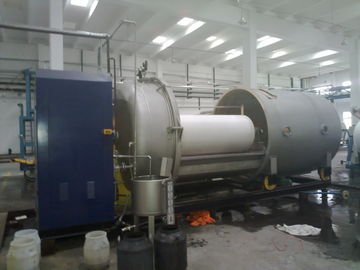

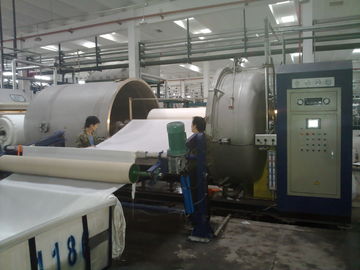

রঞ্জনবিদ্যা মেশিন, টেক্সটাইল শিল্প যন্ত্রপাতির জন্য AISI 304 জিগার

রঞ্জনবিদ্যা মেশিন, টেক্সটাইল শিল্প যন্ত্রপাতির জন্য AISI 304 জিগার

স্ট্রাকচারাল উপকরণ

Austenitic স্টেইনলেস স্টীল প্রকার নির্মাণ AISI 304, বদনা এবং সব অংশ যা সংস্পর্শে হয়

মদ ও তার বাষ্প সঙ্গে.

প্রধান vesse কাজ ফ্রেম সংযুক্ত একটি নির্দিষ্ট অংশ ঠ গঠিত এবং একটি চলমান অংশ রেললাইনে সহচরী. দ্য

বদনা একটি একক অপারেশন খোলার এবং দ্বারা চালিত একটি দন্ত আংটি দিয়ে বন্ধের ব্যবস্থা সাথে উপলব্ধ করা হয়

বায়ুসংক্রান্ত pistons.Inside অটোক্লেভ দুই পাগল মদের ভ্যাট সমর্থন ইনস্টল করা হয়. বদনা হয়

দুটি জানালা selvedges এলাকায় প্রতিটি পাশ দিয়ে প্রদত্ত প্রক্রিয়াকরণ নিয়ন্ত্রণ করা সম্ভব.

বদনা উপরের দিকে 2 উইন্ডোজ মেশিন অভ্যন্তরীণ আলো হ্যালোজেন লাইট সঙ্গে স্থাপন করা হয়.

ইস্পাত চুলা আঁকা কার্বন ইস্পাত তৈরি প্রোফাইলের বেস কাঠামো যার উপর বদনা এবং মাউন্ট করা হয়

ফ্যাব্রিক চলন্ত জন্য এবং মেশিন খাওয়ানোর জন্য প্রধান পদ্ধতি.

দুই প্রধান ঘুর ভারী বেধ কার্বন ইস্পাত স্টেইনলেস স্টীল প্লেট AISI দ্বারা আবৃত পাইপ বেলন

316. জন্মদান দোদুল সঙ্গে রূদ্ধ সমর্থন উপরে মাউন্ট করা. ঘুর রোল এক বরাবর displaceable তার

অক্ষ কেঁদ্রীকরণ এবং gearmotor গ্রুপ গঠিত সার্ভার নিয়ন্ত্রণের মাধ্যমে ঢোঁড়ন আঁচলা toallow,

শেষ-সুইচ এবং

পুশ-বাটন প্যানেল ড্রাইভিং. দুই সংশোধন backrollers মদের অধীনে ইনস্টল এবং তৈরি ঝোপ উপর লাগানো

কম ঘর্ষণ গুণাঙ্ক সঙ্গে যৌগিক পদার্থ.

চালিত সিস্টেম

বৈদ্যুতিক গ্রুপ ড্রাইভিং, ঘুর রোলস সংযুক্ত দুই gearmotors সমন্বয়ে গঠিত. প্রতিটি গঠিত গ্রুপ

উচ্চ নির্দিষ্ট দম্পতি একটি লম্ব অবশিষ্টাংশ সঙ্গে মিলিত টর্কে সঙ্গে একটি spindlemotor. মোটর দ্বারা চালিত হয়

দুই মাধ্যম

গতি পশ্চাদ্দিকে কার্ষকরণ এবং একটি সমাধানকারী এবং লোড কোষ মাধ্যমে টান ফ্যাব্রিক প্রতিক্রিয়া যথাক্রমে সঙ্গে ইনভার্টারের.

গতি সমন্বয় এবং টান নিয়ন্ত্রণ

গতি এবং ফ্যাব্রিক খসড়া পুরো ফ্যাব্রিক উত্তরণ সময় মান নির্ধারণ করতে ধ্রুবক এবং সমান রাখা হয়.

তারেক গতি 120 মিটার / মিনিট 10 মধ্যে সমন্বয় করা হয়. খসড়া 5 থেকে 80 kgf মধ্যে বিস্তৃত হতে পারে.

ওয়াশিং এবং কবল

জল খাওয়ান: ভ্যাট নীচের অংশে বা countercurrent ওয়াশিং বা কবল জন্য ছিটে পাইপ ভর্তি.

পানি খাওয়ানোর স্বয়ংক্রিয় এবং আনুপাতিক নিয়ন্ত্রণ: পানি 3 বায়ুসংক্রান্ত ভালভ সহ

নির্বাচন, ফিড ভলিউম গণনার এক flowmetertotalizer টাইপ করুন; ওভারডোজ জন্য এক মোডিউলেট ভালভ.

এই অপারেশন দ্বারা এক একটি পূর্বনির্ধারিত মান ভ্যাট পূরণ করতে পারেন. ভলিউম এক্সটার্নাল স্তরের ইনডিকেটর ভিতরে

ভ্যাট.

গরম এবং ঠান্ডা

নেশা গরম এবং ঠান্ডা একটি উচ্চ দক্ষতা তাপ এক্সচেঞ্জার মাধ্যমে জাহাজ থেকে বের স্থাপন. স্নান

ভিতরের পাইপ সঞ্চলন কুলিং বা গরম তরল যখন পাইপ বাইরে. ভালভ সিস্টেম নির্বাচন

বাষ্প বা ঠান্ডা পানি. বদনা ভিতরে সরাসরি বাষ্প খাওয়ানোর জন্য একটি পাইপ একটি দ্রুত গরম যখন অনুমতি

necessary.Liquor তাপমাত্রা নিয়ন্ত্রণ একটি থার্মোমিটারে PT100 প্রোবের মাধ্যমে প্রদান করা হয়.

নেশা প্রচলন

মোটর চালিত পাম্প স্তর প্রোব মদের অভাবে চলমান প্রতিরোধ দ্বারা সুরক্ষিত সঙ্গে স্নান প্রচলন জন্য গ্রুপ. সঙ্গে একটি বিচ্যুতি সিস্টেম

বায়ুসংক্রান্ত ভালভ এমনকি তাপমাত্রা ভিতরে ছাড়াও ট্যাংক মধ্যে মদের পুনরুদ্ধার করা যাবে

উপরে 100 আনলোড ডিভাইস আনলোড বদনা ভাঁজ বাহুর বেলন ঘুর অক্ষীয়.

আন্দোলন চালিত একটি এসি gearmotor মাধ্যমে প্রাপ্ত হয়

প্রধান ইনভার্টার এক দ্বারা এবং রোল সংযুক্ত. উদ্বোধনী বার এবং জন্য ডাক্তার ফলক সঙ্গে অস্থাবর অস্ত্র

অতিরিক্ত পানি অপসারণের.

বৈশিষ্ট্য:

ছোপানো নালা মধ্যে ঠ ইউনিফর্ম রঞ্জনবিদ্যা শর্ত, ব্যাচ আকার স্বাধীন

L a ছোপানো নালা নকশা ন্যূনতম সম্ভাব্য মদের অনুপাত নিশ্চিত

সুনির্দিষ্ট হিসাব এবং ফ্যাব্রিক গতি নিয়ন্ত্রণ এবং জন্য ঠ তারেক দড়ি পর্যবেক্ষণ নিয়ন্ত্রণ ব্যবস্থা

চিন্তা

রং এবং রাসায়নিক ঠ Dosing ফ্যাব্রিক দৈর্ঘ্য ছোপানো স্নান মাধ্যমে ক্ষণস্থায়ী উপর নির্ভরশীল

নিয়ন্ত্রিত কবল জন্য ঠ ওয়াটার মিটার

ঠ এক্সটার্নাল পাম্প এবং তাপ এক্সচেঞ্জার অভিন্ন মদের গরম এবং প্রচলন নিশ্চিত

ঠ সহজ রক্ষণাবেক্ষণ

ডিজাইন ডাটা:

ঠ জিগার মডেল: DWHD1200-2000

ঠ বেলন প্রস্থ: 2000-3400mm

ঠ তারেক প্রস্থ (সর্বোচ্চ.): 3200mm

ঠ ব্যাচ ব্যাস (সর্বোচ্চ.): 1400mm

ঠ ড্রাইভিং সিস্টেম: ইনভারটর্স

ঠ গতি (মিনিট-সর্বোচ্চ.) 10-120m / মিনিট

ঠ কার্যপ্রক্রিয়া স্বয়ংক্রিয়করণ সমাপ্তি

ঠ তাপমাত্রা (সর্বোচ্চ.): 140 ℃

ঠ বাষ্প চাপ: মিনিট. 5 বার, সর্বোচ্চ. 6 বার

ঠ জল চাপ: মিনিট. 3 বার, সর্বোচ্চ. 4 বার

ঠ এয়ার চাপ: মিনিট. 6 বার, সর্বোচ্চ. 8 বার

ঠ লোড / পার্শ্ব আনলোড: ডান বা বাম উল্লেখ করুন
